Entwicklungen / Erfindungen


Ein weiteres Betätigungsfeld ist das der Entwicklungen und Erfindungen, und hier insbesondere das Feld Entwicklungen und Erfindungen von innovativen Materialien und Konstruktionen, zu denen z.B. Smart Materials, Smart Structures, adaptive und kinetische Konstruktionen gehören.


/ Wandelbare Gebäude

/ "Morphyt nt"

1995 - Druckluftgesteuerte, geometrisch wandelbare (öffnende-schließende) Luftschiffhalle mit bivalenter Tragstruktur (Traglufthalle mit aktivierbaren integrierten Hochdruckschläuchen) (Entwurf), Friedrichshafen, D.



Tusche-Zeichnungen / Modell u.a. aus Aluminium-Rohr, Kunststoff-Profilen, Kunststoff-Klebeband und Pappe.

Vorgesehene Materialien / Produkte sind u.a. Kunststoff-Membran, Hochdruckschläuche und Aluminium-Profile.



Veröffentlicht in den Printmedien und im Internet.



1995 - "Förderpreis zum 3. Studentenwettbewerb "Textile Strukturen für neues Bauen 1995"" für "Wandelbare Luftschiffhalle mit bivalenter Tragstruktur (Morphyt nt)".


/ "dynaf l e x  p01"

1995 - Gewichtsgesteuerte, geometrisch wandelbare (expandierende-kontrahierende) Gebäudestruktur (Entwurf), nicht definierter Ort / definierte Orte.



Tusche-Zeichnungen / funktionsfähiges Modell u.a. aus Kunststoff-Profilen und Acrylglas-Platten.

Vorgesehene Materialien / Produkte sind u.a. Glasfaserkunststoff-Profile und Acrylglas-Platten.



Veröffentlicht in den Printmedien und im Internet.


/ "Transformacer p02" ("kinetische Konstruktion I" / "Kinetische Konstruktion II")

2011 - Gewichts- und wassergesteuerte, u.a. geometrisch wandelbare (expandierende-kontrahierende) Gebäudestruktur (Entwurf ("Kinetische Konstruktion I"), teilweise realisierter Entwurf ("Kinetische Konstruktion II"), Dissertation), nicht definierter Ort / definierte Orte.



Bleistift- und CAD-Zeichnungen / funktionsfähiger Demonstrator u.a. aus Aluminium-Profilen, Acrylglas-Rohren, large scale Aktor und hydraulischen Komponenten.

Andere vorgesehene Materialien / Produkte sind u.a. Glasfaserkunststoff-Profile.



Veröffentlicht in den Printmedien und im Internet.



2014 - "Ausgezeichnetes Projekt 2014" für die Ausstellungen "smarte materialien - energieautarke konstruktionen".


/ wandelbare Hüllen

/ "polyreagible Mechanomembran"

1997 - Gewichts-, wasser-, feuchte- und temperaturgesteuerte, u.a. geometrisch wandelbare (u.a. strukturverändernde) Gebäudehülle (technisch-künstlerische Umsetzung der menschlichen Haut), geeignet u.a. für Gebäudefassaden.



CAD-Zeichnungen / funktionsfähiger Demonstrator u.a. aus Kunststoff-Elementen, Acrylglas-Kugeln, Acrylglas-Profilen, Silikon-Schläuchen, Stahl-Federn, Thermobimetall-Federn, Hygrobikomponenten-Federn, Dochten und Spiegelfolie.

Andere vorgesehene Materialien / Produkte sind u.a. Glas-Kugeln und Keramik-Körper.



Veröffentlicht in den Printmedien und im Internet.


/ "_glowingskin I"

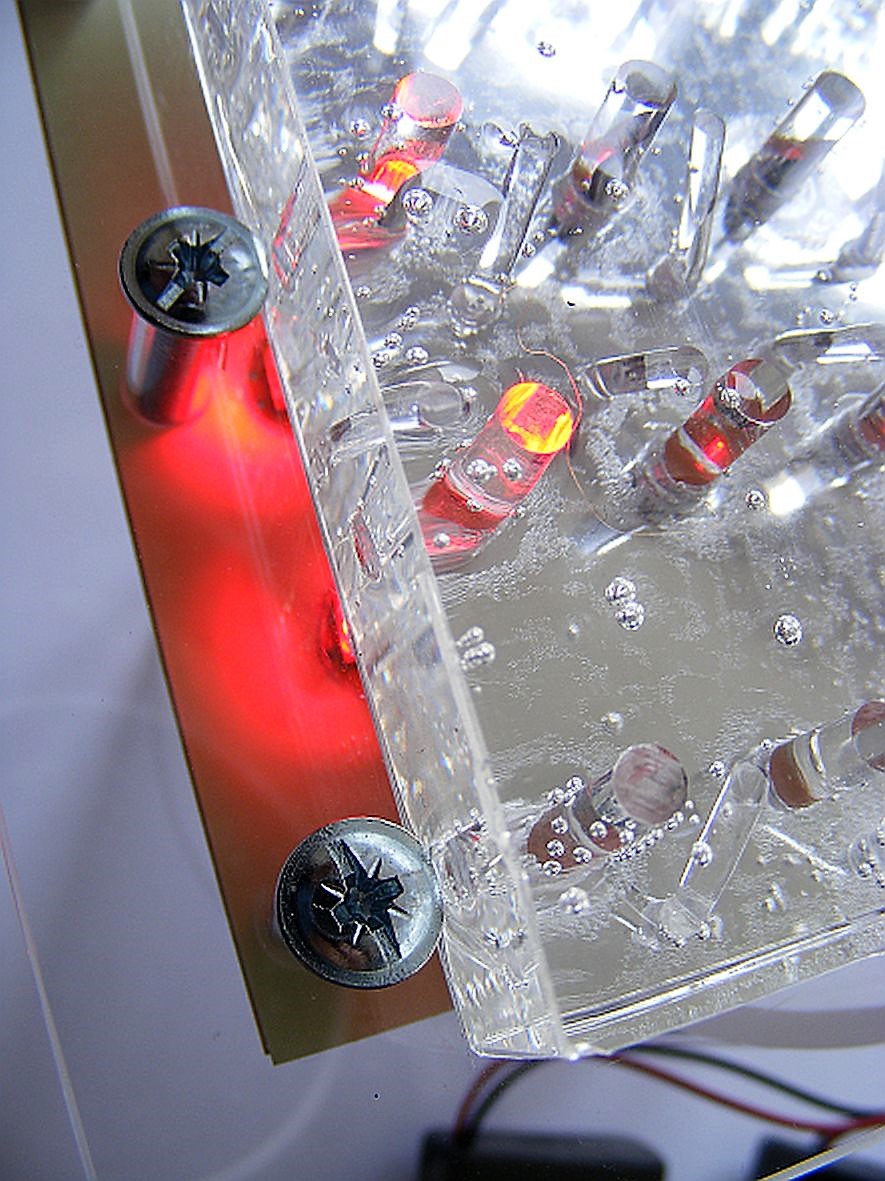

2007 - "_glowingSkin I", komplexe, lichtemittierende Gebäudehülle, geeignet für Gebäudefassaden und andere Flächen.



CAD-Zeichnungen / funktionsfähiger Demonstrator u.a. aus konventionellen, fluoreszierenden und nachleuchtenden Acrylglas-Rundstäben, Silikon.

Andere vorgesehene Materialien / Produkte sind u.a. Glas-Rundstäbe.



Veröffentlicht in den Printmedien und im Internet.


/ "_glowingskin II"

2007 - "_glowingSkin II", komplexe, lichtemittierende Gebäude- und Fahrzeughülle, geeignet u.a. für Gebäudefassaden, sonstige Gebäude- und Fahrzeugoberflächen.



CAD-Zeichnungen / funktionsfähiger Demonstrator u.a. aus Acrylglas-Rundstäben, Silikon, Hochleistungs-LEDs, nachleuchtender Folie, Spiegel-Folie, Elektronik-Bauteilen und Batterien.

Andere vorgesehene Materialien / Produkte sind u.a. Glas-Rundstäbe.



Veröffentlicht in den Printmedien und im Internet.


/ wandelbares Produktdesign

/ "MENUE SENSIBLE plus - frisch ausgedruckt!"

2018 - ... - Sensibles Menü, Geschirr, Besteck und anderes aus dem 3D-Drucker"; wasser-, temperatur- und lichtgesteuertes, geometrisch und optisch wandelbares (deformierendes und farbveränderndes) Menü, Geschirr, Besteck und anderes für die Aktion ""kunst im carree 2018 Köln-Sülz/Klettenberg" - "Aufgetischt"" (Installation, Wettbewerbsbeitrag), Köln, D.



Kommen die - meist auf- bzw. angedruckten - wassersensiblen Bereiche des Menüs, Geschirrs und des Bestecks mit Wasser oder einer wässrigen Lösung in Berührung, werden diese aufgelöst oder aufgequollen. Dadurch verändern sich insbesondere die Geometrien dieser Gegenstände. Die Bereiche, die mit thermochromen Materialien bedruckt sind, verändern abhängig von einer bestimmten Temperatur ihre Farbe; die Bereiche, die mit einem UV-chromen Material bedruckt sind, verändern abhängig von diesem Licht ihre Farbe. - Zuletzt genanntes wird u.a. hier bei Dekoren und Schriftzügen eingesetzt.



3D-Ausdrucke / Demonstratoren und Versuchsträger aus permanenten und variablen/-ierenden - i.d.R. biologisch abbaubaren, umweltverträglichen - Kunststoffen.

Eingesetzte Materialien / Produkte sind u.a. entsprechende Spezialfilamente, insbesondere wasserlösliche und -quellfähige Filamente.



Veröffentlicht in den Pintmedien und im Internet.

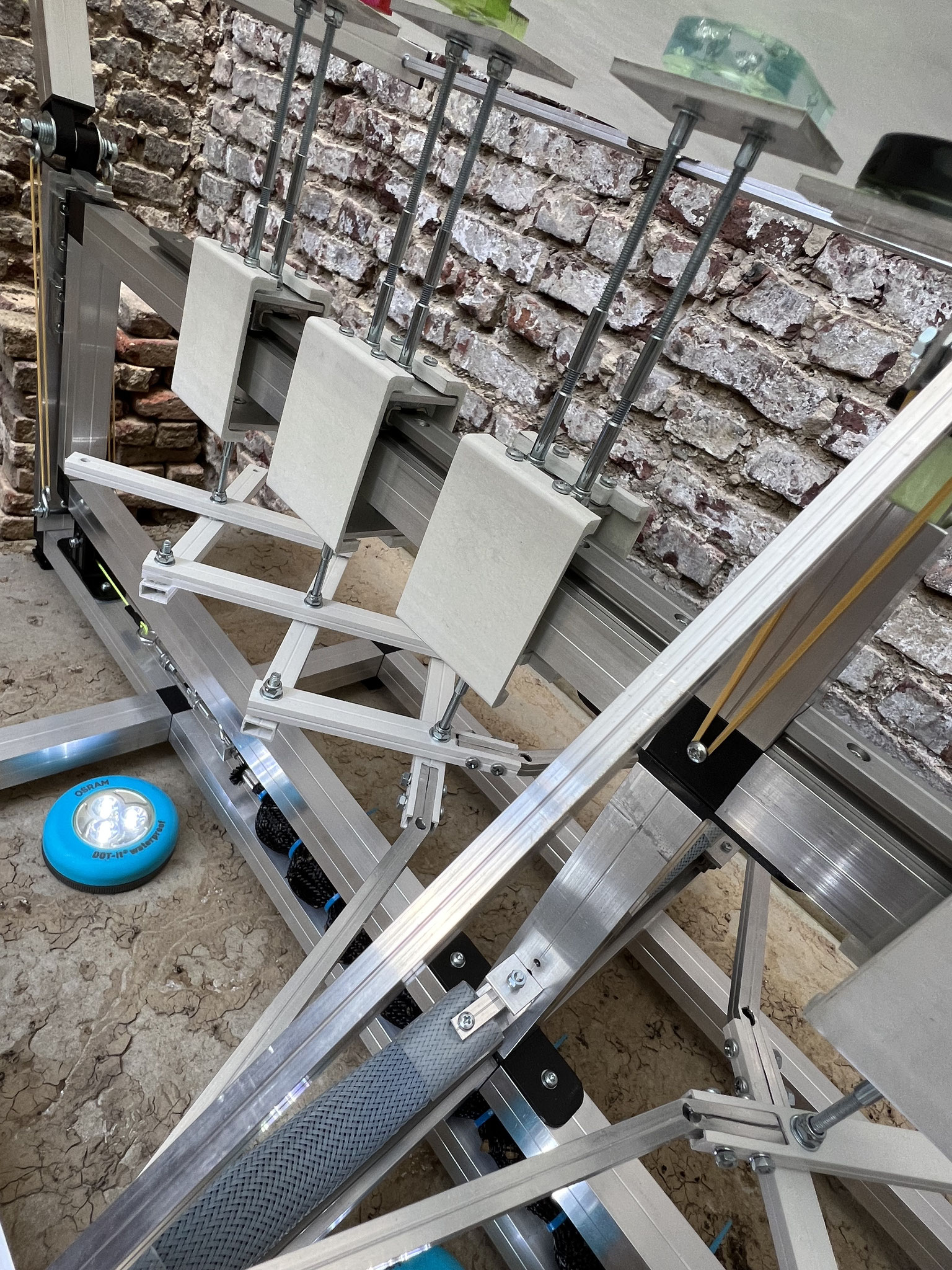

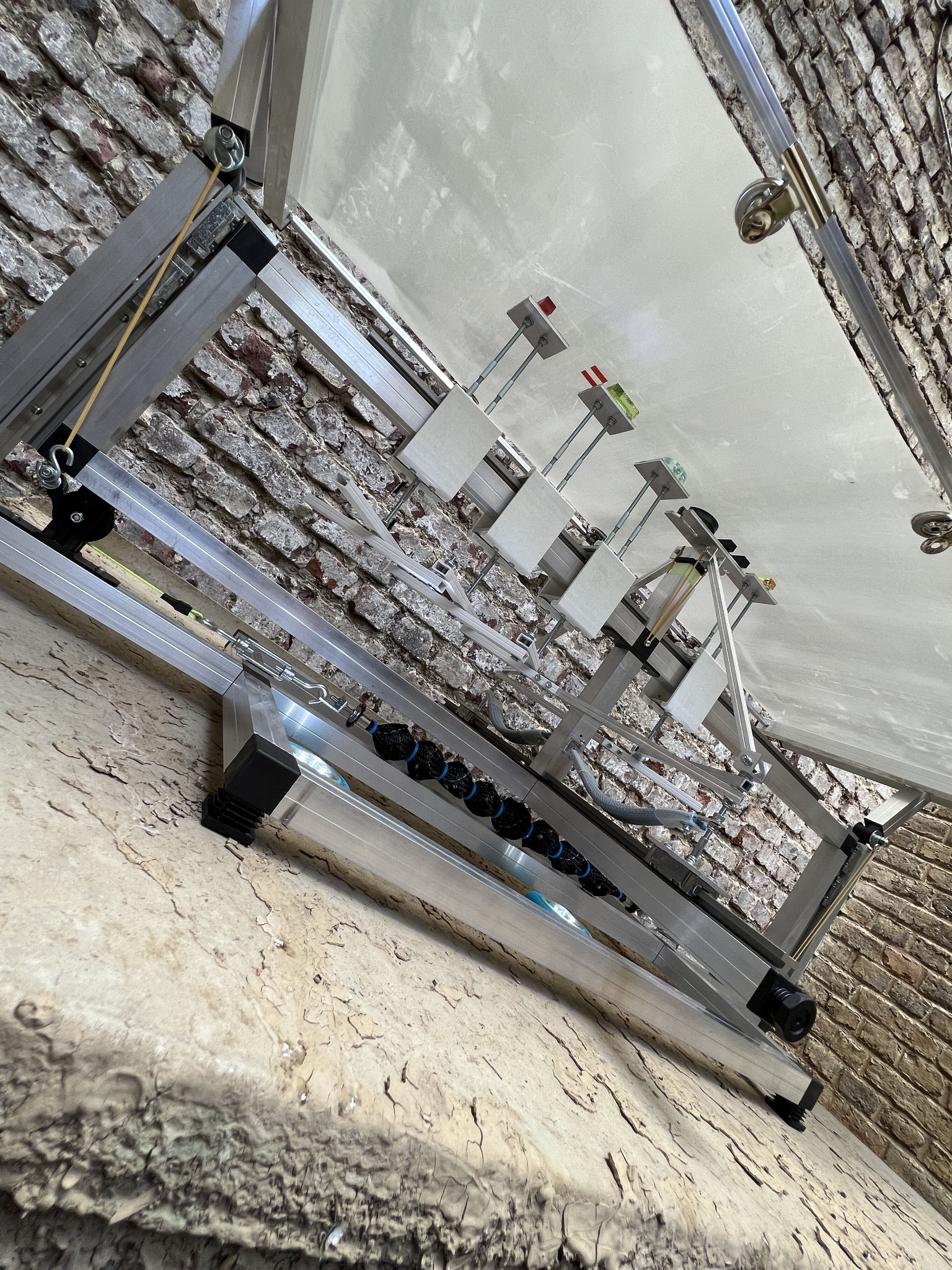

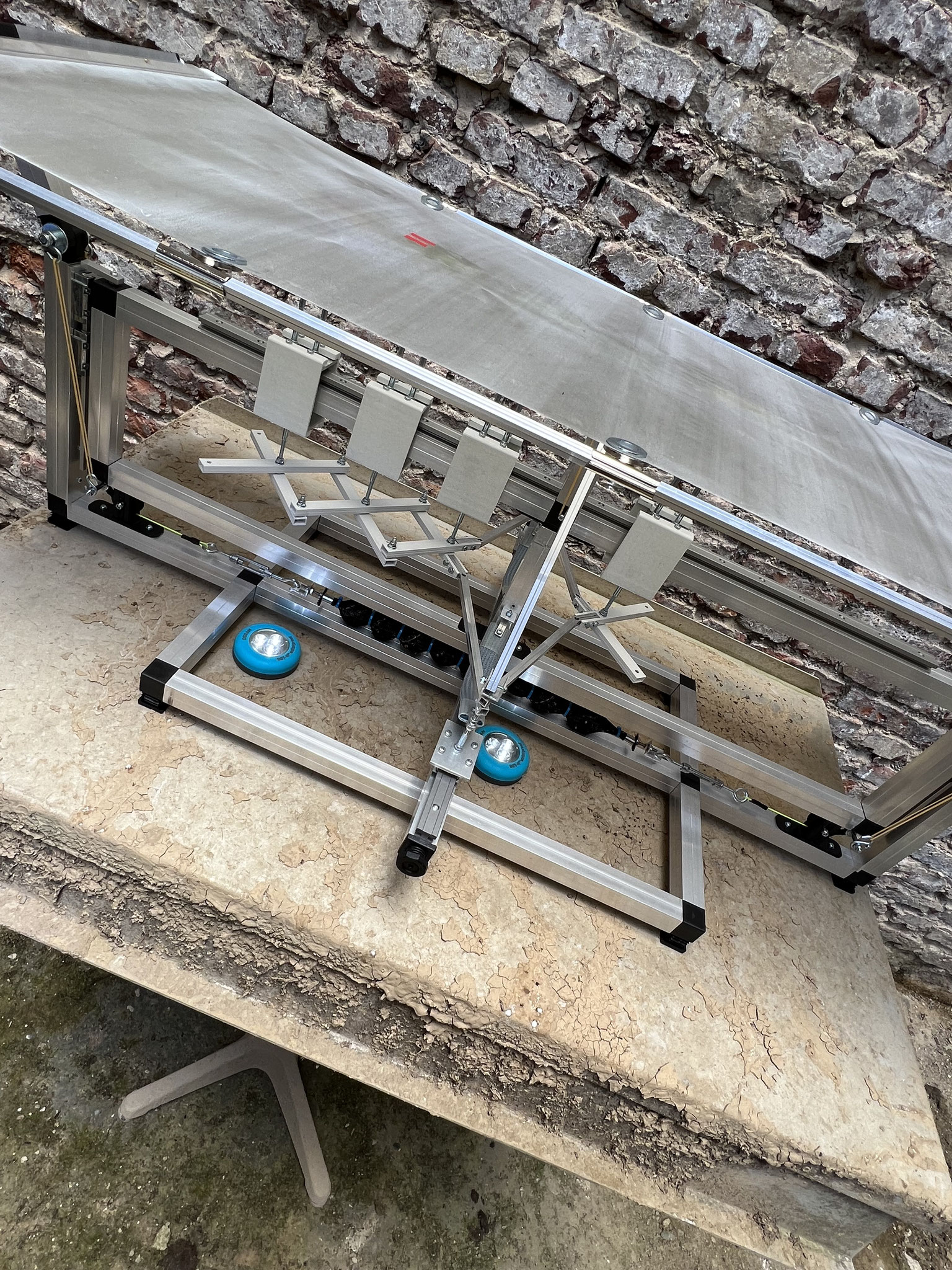

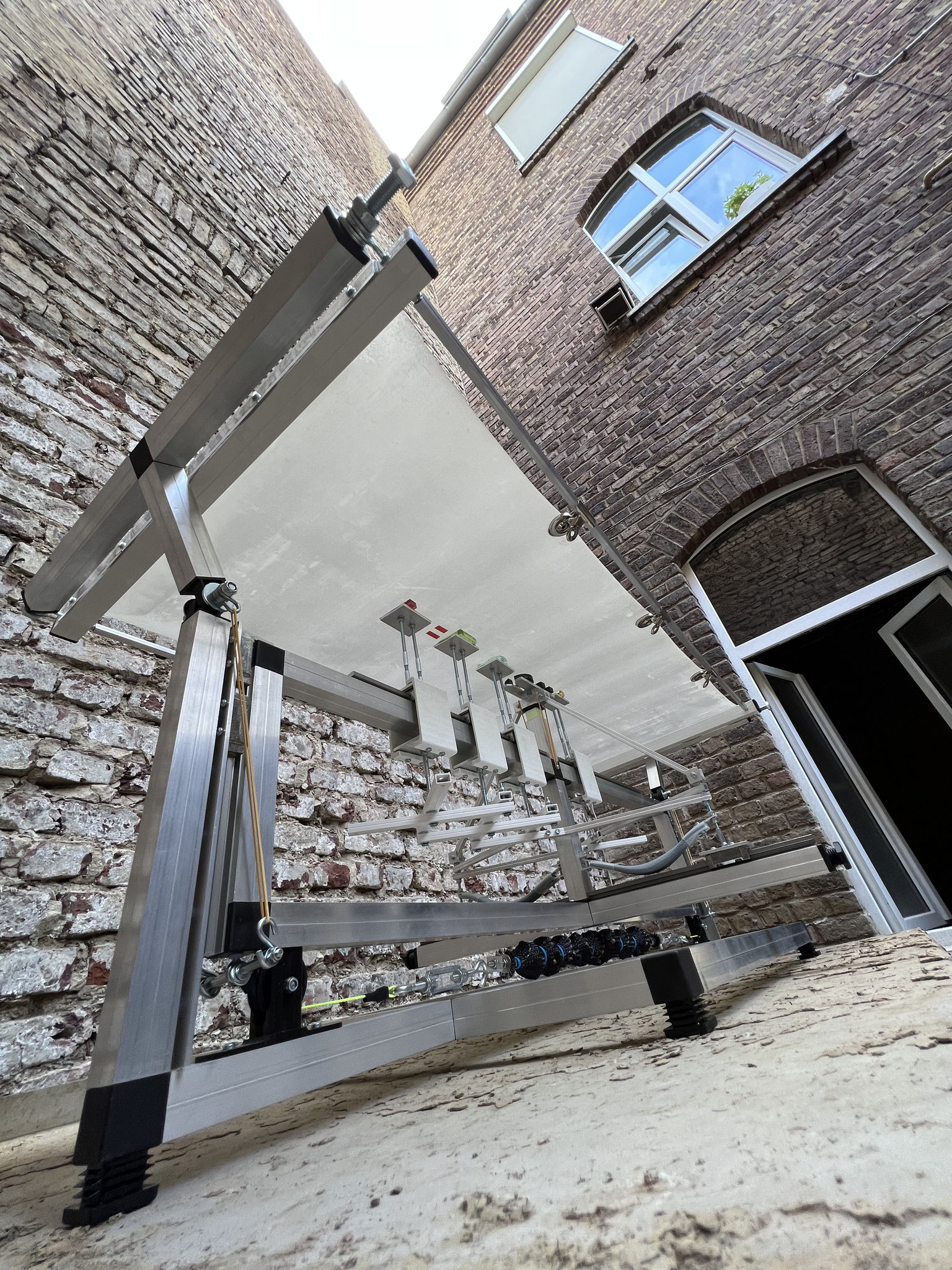

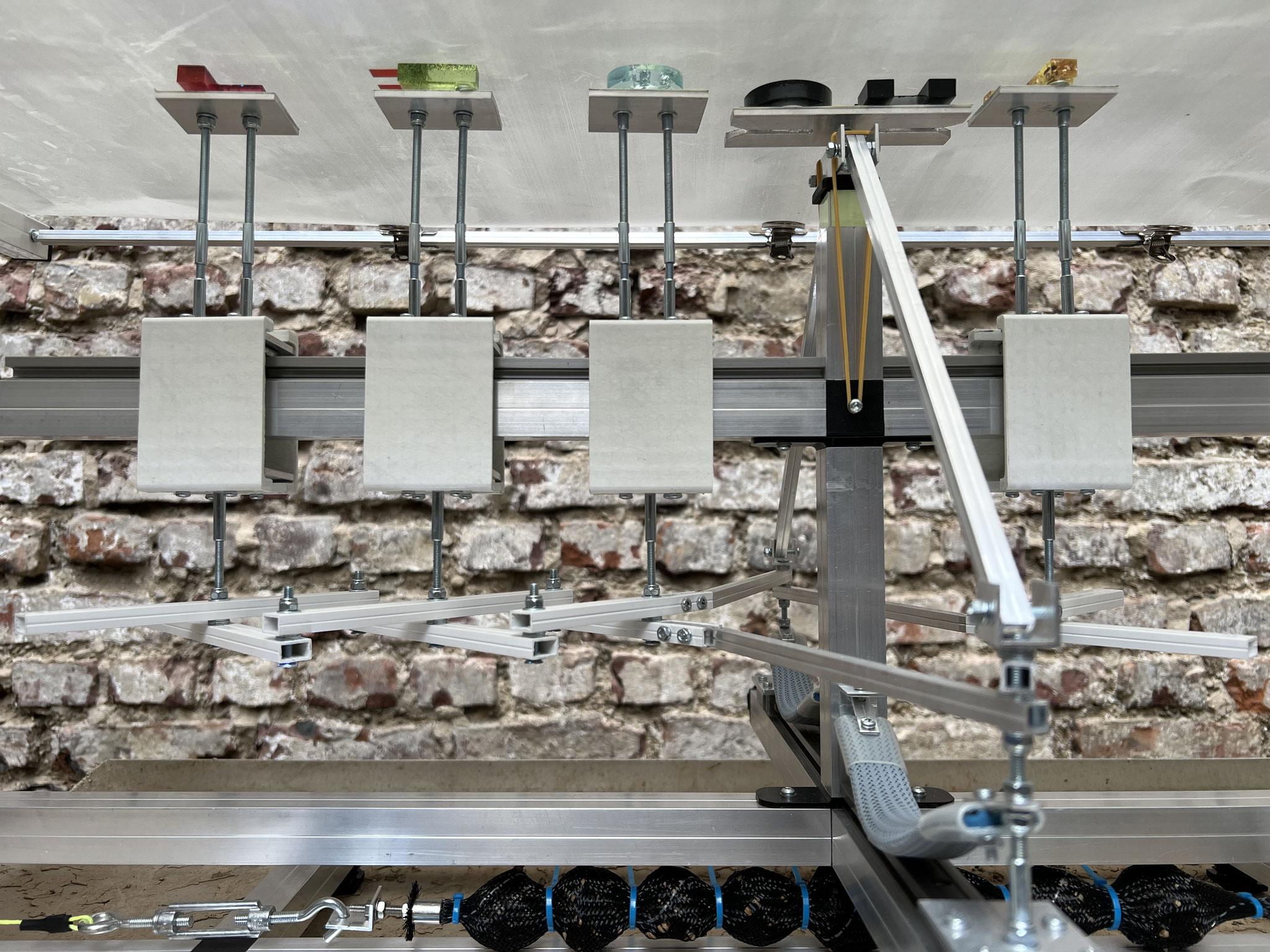

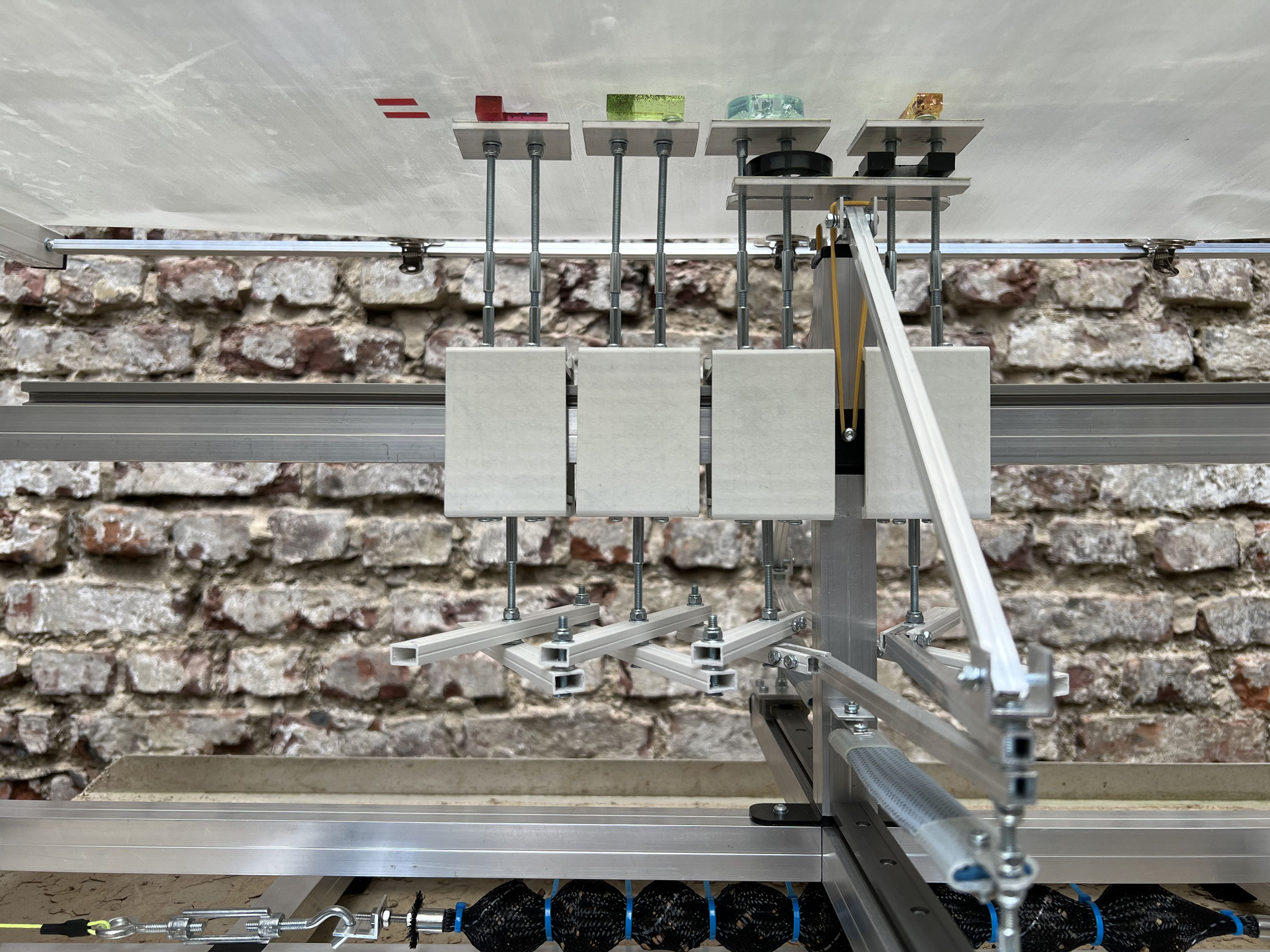

/ "FLU(CH)T = FEUCHT" ("FLUT - FLUCHT - FEUCHT") - Variante: "FLU(CH)T" ("FLUT - FLUCHT")

FREITAG, 14.07.2023, GENAU 2 JAHRE NACH DER JAHRHUNDERTFLUT VOM 14./15.07.2021 IM AHRTAL: 1. ÖFFENTLICHE PRÄSENTATION DER KINETISCHEN KONSTRUKTION „FLU(CH)T = FEUCHT“ VON DR. AXEL RITTER ANLÄSSLICH DIESES GEDENKTAGS



„FLU(CH)T = FEUCHT“ bzw. "FLUT - FLUCHT - FEUCHT" ist ein selbsttätig agierender mechanischer Wortwandler aus den Jahren 2022/2023. - Installation, Bad Neuenahr-Ahrweiler / Ahrtal / sonstige Orte und Gebiete, D. / D. / n.n.



Ab einer bestimmten Menge an aufgenommenem Wasser, etwa Regenwasser, Flutwasser, durch Wasser sensible Stellaktuatoren (Stellantriebe), wird aus dem Wort „FLUT“ das Wort „FLUCHT“. - Die Buchstaben „F“, „L“, „U“ werden mechanisch nach links und der Buchstabe „T“ mechanisch nach rechts verlagert, bilden dann eine Lücke in die von unten bzw. hinten die beiden Buchstaben „CH“ hinein verlagert werden. Zur Verlagerung dient eine entsprechend angetriebene gemeinsame Scherenkonstruktion.



Bei weiterer Zunahme an aufgenommenem Wasser, wird aus dem Wort „FLUCHT“ das Wort „FEUCHT“. - Sind die seitlich sich verlagernden Buchstaben soweit nach außen verlagert, und hat der Buchstabe „L“ eine bestimmte Position eingenommen, wird aus dem „L“ durch Überlagerung von zwei farblich abgesetzten, auf der elastischen Membran aufgebrachten rechteckigen Klebestreifen ein „E“ und damit aus „FLUCHT“ das Wort „FEUCHT“.



Ab einer bestimmten Menge an aufgenommener Luftfeuchte und/oder Wasser durch andere, Luftfeuchte und Wasser sensible Stellaktuatoren, werden die Worte prägnanter in Erscheinung treten. - Die Stellaktuatoren verlagern die Buchstaben so nach vorne, dass diese sich in die elastische Membran hineindrücken.



Entweicht das Wasser und die Luftfeuchte aus den Stellaktuatoren - in der Regel durch Trocknung -, wird sich wieder das ursprüngliche Wort „FLUT“ einstellen.

Die Vorgänge laufen selbsttätig ab und sind reversibel (wiederholbar).



Abhängig von z.B. einer bestimmten Örtlichkeit, kann die Konstruktion auf dem Rücken liegend - wie hier auf den Bildern - oder hängend präsentiert und ausgestellt werden. Bei letzterem kann diese die gleiche Lage einnehmen oder z.B. um 90 Grad entlang der Längsachse gedreht werden, so dass die Buchstaben und Worte statt horizontal vertikal ausgerichtet sind.



Die kinetische Konstruktion konnte auf Wunsch bis Samstag, 15.07.2023, 12:30 Uhr, in Bad Neuenahr besichtigt werden. Um eine vorherige Terminvereinbarung wurde gebeten.



Variante:

Alternativ kann diese Konstruktion auch ohne die elastische Membran mit den darauf aufgebrachten zwei farblich abgesetzten, rechteckigen Klebestreifen präsentiert werden.

Entsprechend der eingeschränkten Wandelbarkeit lautet dann der Titel der Konstruktion: "FLU(CH)T" bzw. "FLUT - FLUCHT".



Skizzen / kinetische, erweiterbare Konstruktion.

Eingesetzte Materialien / Produkte sind u.a. Aluminium-Profile, Wasser sensible Materialien und eine nachleuchtende Folie.



Veröffentlicht im Internet (u.a. hier auf dieser Webseite).



Alle Bilder (Fotos): Copyright Dr. Axel Ritter (2023)


/ smarte Aktoren (smart actuators)

/ "Antriebsstrang Typ II"

1999/2012 (veröffentlicht 2013) - Wassergesteuerter, geometrisch wandelnder (kontrahierender-expandierender) Aktortyp, geeignet für zumindest temporär wasseraufweisende Orte.



CAD-Zeichnungen / funktionsfähiger Demonstrator u.a. aus Kunststoff-Netz, Absorber und Anschlüssen.

Andere vorgesehene Materialien / Produkte sind u.a. andere Anschlüsse.



Veröffentlicht in den Printmedien und im Internet.



2013 - Deutsche Patentanmeldung (DE 10 2013 000 690 A1) für "Verfahren zur Herstellung von insbesondere linear arbeitenden Aktoren", Deutsches Patent- und Markenamt, München, D (siehe / Patente / Gebrauchs- / Geschmacksmuster).



2017 - "Young Scientist Award" der IAAM (International Association of Advanced Materials) für Arbeit / Vortrag "New types of smart, especially through water activatable linear actuators".


/ Patente / Gebrauchs- / geschmacksmuster

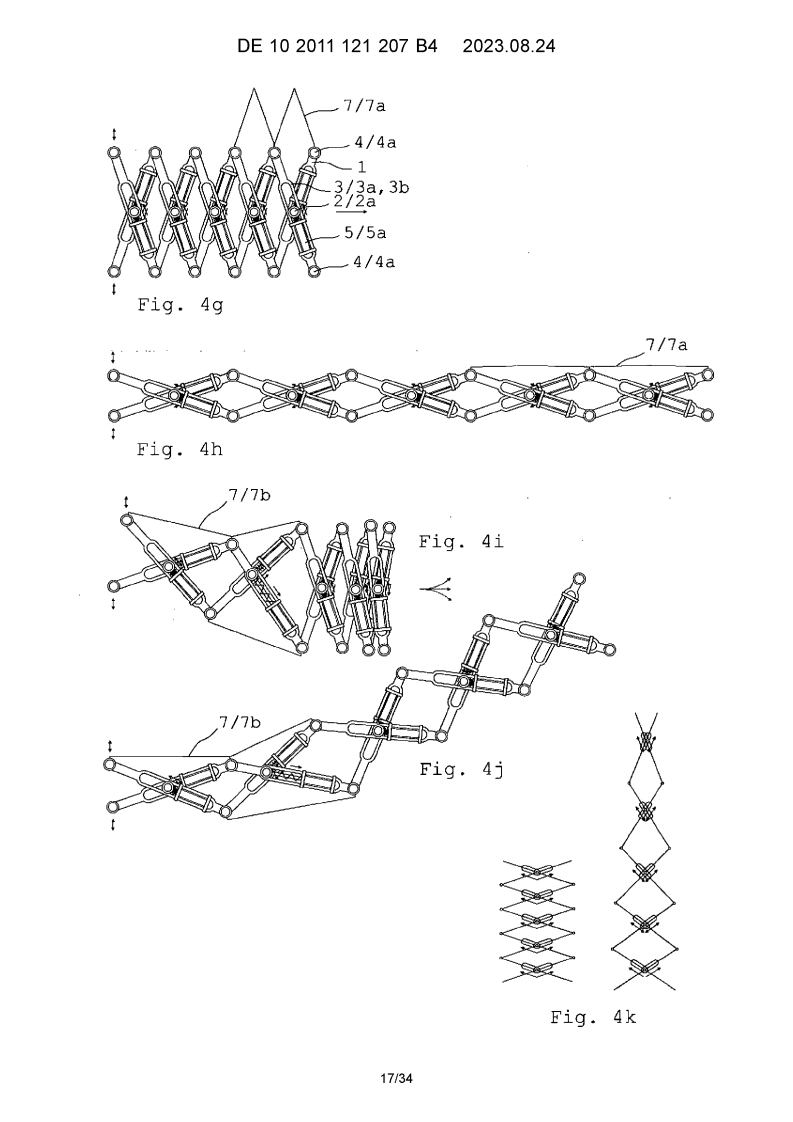

/ Patentanmeldung, Patentzuteilung "DEFORMIERBARE SCHERENKONSTRUKTION" ("... deformierbare / deformierende Scherenkonstruktionen")

2011 - Deutsche Patentanmeldung (DE 10 2011 121 207 A1) für "Verfahren zur Herstellung von deformierbaren/deformierenden Scherenkonstruktionen", Deutsches Patent- und Markenamt, München, D.



Bleistift- und CAD-Zeichnungen / funktionsfähige Demonstratoren.

Vorgesehene Materialien / Produkte sind u.a. Metall-, Holz- und/oder Kunststoff-Profile, Lager und Aktoren.



Veröffentlicht durch Vorträge, in den Printmedien, z.B. in dem Fachbuch: "smart und kinetisch! ...", und im Internet.



LIZENZVERGABE möglich, siehe u.a. Shop!



08.05.2023 - Erteilung des Patents DE 10 2011 121 207 "Deformierbare Scherenkonstruktion" durch das Deutsche Patent- und Markenamt, München, D. - Die Ansprüche wurden geändert.



24.08.2023 - Veröffentlichungstag der Patenterteilung, Patent DE 10 2011 121 207.



04.09.2023 - Überreichung der Urkunde, Patent DE 10 2011 121 207, an Dipl.-Ing. Dr.-Ing. Axel Ritter.


/ patentanmeldung "... Aktoren"

2013 - Deutsche Patentanmeldung (DE 10 2013 000 690 A1) für "Verfahren zur Herstellung von insbesondere linear arbeitenden Aktoren", Deutsches Patent- und Markenamt, München, D.



Bleistift- und CAD-Zeichnungen / funktionsfähige Demonstratoren u.a. aus Acrylglas-Rohr und mechanischen Anschlüssen.

Andere vorgesehene Materialien / Produkte sind u.a. andere Zylinder-Materialien und andere Anschlüsse.



Veröffentlicht durch Vorträge, in den Printmedien, z.B. in dem Fachbuch: "smart und kinetisch! ...", und im Internet.



2017 - "Young Scientist Award" der IAAM (International Association of Advanced Materials) für Arbeit / Vortrag "New types of smart, especially through water activatable linear actuators".



LIZENZVERGABE möglich, siehe u.a. Shop!
